CH..ATZ(CH..ATZB) 卧式附单相缩框铁壳(刹车)马达减304c0m永利集团
参数详情
出力軸尺寸 | |||||
出力軸 | 鍵槽 | 鍵 | |||
Sh6 | P | W | T | Q | SPEC' |
∮18 | 30 | 5 | 20.2 | 27 | 5*5*27 |
∮22 | 40 | 7 | 25 | 35 | 7*7*35 |
∮28 | 45 | 7 | 31.1 | 40 | 7*7*40 |
∮32 | 55 | 10 | 35.5 | 50 | 10*8*50 |
∮40 | 65 | 10 | 43.5 | 60 | 10*8*60 |
適用機型： CH..ATZ, CH..ATZB

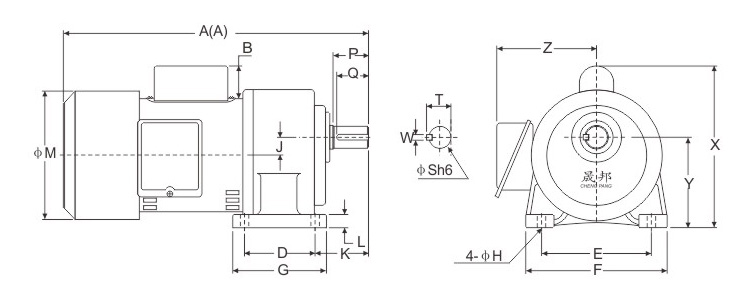

馬力 | 減速比 | 框號 | 型番(S) | A | B | D | E | F | G | H | J | K | L | M | X | Y | Z |
100W 1/8HP | 60-160 | 1# | 18 | 250 | 40 | 110 | 135 | 65 | 9 | 16 | 50 | 10 | 127 | 138 | 88.5 | 120 | |
200W 1/4HP | 15-90 | 1# | 18 | 280 | 40 | 110 | 135 | 65 | 9 | 16 | 50 | 10 | 127 | 138 | 88.5 | 120 | |
| 100-200 | 2# | 22 | 310 | 65 | 130 | 158 | 90 | 11 | 17.5 | 60 | 13 | 127 | 152 | 97.5 | 120 | ||
400W 1/2HP | 15-90 | 2# | 22 | 360 | 42 | 65 | 130 | 158 | 90 | 11 | 17.5 | 60 | 13 | 167 | 200 | 97.5 | 135 |
100-175 | 3# | 28 | 390 | 42 | 90 | 140 | 178 | 120 | 11 | 23 | 68 | 17 | 167 | 212 | 116 | 135 | |
750W 1HP | 3-25 | 2# | 22 | 380 | 48 | 65 | 130 | 158 | 90 | 11 | 17.5 | 60 | 13 | 167 | 210 | 97.5 | 135 |
30-120 | 3# | 28 | 410 | 48 | 90 | 140 | 178 | 120 | 11 | 23 | 68 | 17 | 167 | 222 | 116 | 135 | |
125-200 | 4# | 32 | 445 | 48 | 130 | 170 | 210 | 165 | 13 | 30 | 70 | 23 | 167 | 238 | 140 | 135 | |
1500W 2HP | 3-30 | 3# | 28 | 415 | 48 | 90 | 140 | 178 | 120 | 11 | 23 | 68 | 17 | 177 | 225 | 116 | 146 |
40-100 | 4# | 32 | 450 | 48 | 130 | 170 | 210 | 165 | 13 | 30 | 70 | 23 | 177 | 250 | 140 | 146 | |
| 110-180 | 5# | 40 | 500 | 48 | 150 | 210 | 265 | 198 | 15 | 36 | 89 | 24 | 177 | 255 | 162 | 146 |
備註： A :單相半密鐵殼馬達 ; A1 :單相半密馬達附剎車器 ;
