CV..SD(CV..STD) 立式附三相铝/铁壳附DC24V送电刹车器
参数详情

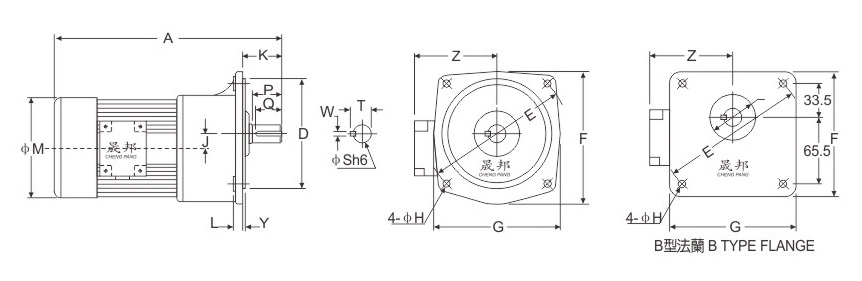

出力軸尺寸 | |||||
出力軸 | 鍵槽 | 鍵 | |||
Sh6 | P | W | T | Q | SPEC' |
∮18 | 30 | 5 | 20.2 | 27 | 5*5*27 |
∮22 | 40 | 7 | 25 | 35 | 7*7*35 |
∮28 | 45 | 7 | 31.1 | 40 | 7*7*40 |
∮32 | 55 | 10 | 35.5 | 50 | 10*8*50 |
∮40 | 65 | 10 | 43.5 | 60 | 10*8*60 |
| ∮50 | 80 | 14 | 54 | 75 | 14*9*75 |
適用機型：CV..SD, CV..STD
馬力 | 減速比 | DC24V | 型番(S) | A | D | E | F | G | H | J | K | L | M | Y | Z |
100W 1/8HP | 3-50 | S 50 | *18 | 280 | 50 | 140 | 120 | 120 | 9 | 16 | 40 | 12 | 133 | 6 | 120 |
| 60-200 | 22 | 310 | 148 | 185 | 175 | 165 | 11 | 17.5 | 48 | 12 | 133 | 3 | 120 | ||
200W 1/4HP | 3-10 | M 10 | *18 | 315 | 50 | 140 | 120 | 120 | 9 | 16 | 40 | 12 | 133 | 6 | 120 |
| 15-90 | 22 | 345 | 148 | 185 | 175 | 165 | 11 | 17.5 | 48 | 12 | 133 | 3 | 120 | ||
| 100-200 | 28 | 375 | 170 | 220 | 205 | 195 | 12 | 23 | 58 | 13 | 133 | 3 | 120 | ||
400W 1/2HP | 3-10 | M 10 | 22 | 360 | 148 | 185 | 175 | 165 | 11 | 17.5 | 48 | 12 | 167 | 3 | 135 |
| 15-90 | 28 | 390 | 170 | 220 | 205 | 195 | 12 | 23 | 58 | 13 | 167 | 3 | 135 | ||
| 100-200 | 32 | 425 | 185 | 255 | 248 | 225 | 15 | 30 | 65 | 16 | 167 | 3 | 135 | ||
750W 1HP | 3-25 | M 20 | 28 | 420 | 170 | 220 | 205 | 195 | 12 | 23 | 58 | 13 | 167 | 3 | 135 |
30-120 | 32 | 455 | 185 | 255 | 248 | 225 | 15 | 30 | 65 | 16 | 167 | 3 | 135 | ||
125-200 | 40 | 515 | 230 | 310 | 291 | 272 | 15 | 36 | 85 | 21 | 167 | 5 | 135 | ||
| 1500W 2HP | 3-30 | M 20 | 32 | 500 | 185 | 255 | 248 | 225 | 15 | 30 | 65 | 16 | 192 | 3 | 146 |
| 40-100 | 40 | 550 | 230 | 310 | 291 | 272 | 15 | 36 | 85 | 21 | 192 | 5 | 146 | ||
| 105-120 | 50 | 605 | 280 | 390 | 372 | 342 | 18 | 51 | 92 | 25 | 192 | 5 | 146 |
